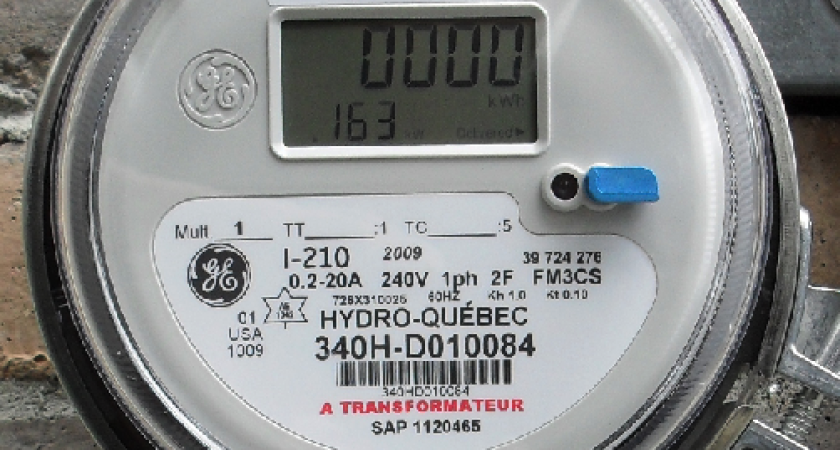

ЧТО ТАКОЕ СЧЕТЧИК ЭНЕРГИИ?
Аппаратное обеспечение, которое может измерять произведенную/потребленную электрическую энергию, СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ или коротко метр. Вкратце, счетчик энергии измеряет электрическую мощность и время подачи этой мощности. Следовательно, единицей этого расчета является Wh (Ватт/час). Здесь создано множество определений единиц измерения. 1.000 Wh это кВтч (киловатт/час), 1 000 000 Wh это МВтч (мегаватт/час) и т.д. Если Вас интересует покупка дифференциальных автоматов, то переходите по ссылке дифавтомат шнайдер.В ЧЕМ РАЗНИЦА МЕЖДУ СЧЕТЧИКОМ ЭНЕРГИИ И АНАЛИЗАТОРОМ ЭНЕРГИИ?
Самыми большими превосходными характеристиками счетчиков энергии являются: герметизируемая структура, нестираемая память/дисплей, и ему не нужен дополнительный источник питания. Чтобы иметь возможность больше говорить об этих возможностях счетчика энергии, нам сначала нужно упомянуть типы счетчиков энергии. Типов счетчиков энергии очень много. Мы можем сгруппировать эти типы энергии в соответствии с текущими значениями точек измерения, структурой счетчиков энергии и подключением точек измерения.ТИПЫ СЧЕТЧИКОВ ЭНЕРГИИ
-
По типам тока в точках измерения;
- Счетчик энергии переменного тока
- Счетчик энергии постоянного тока
-
Согласно структуре счетчика энергии;
-
Механический счетчик энергии: счетчик энергии работает в соответствии с крутящим моментом, создаваемым магнитным полем, создаваемым током, проходящим через катушку тока, и напряжением, падающим на катушку напряжения на алюминиевом диске. Цифры в числителе увеличиваются при вращении диска.
Электронный счетчик энергии: как можно понять из названия, это тип счетчика, который позволяет проводить измерения с помощью электронной схемы, намного более точной, чем механические счетчики, усовершенствованной системы и возможностей связи, которые будут объяснены далее. Хотя счетчик разработан как стандартный продукт, когда он описывается таким образом, используемое или неиспользуемое оборудование (шпулька Роговского и т. д.) может изменить как точность измерения, так и внутреннее потребление, чего нельзя ожидать от счетчика. Особенно в последнее время, когда энергоэффективность очень важна. Фирмы по распределению энергии должны учитывать этот факт из-за их огромных инвестиций в систему учета энергии.
-
Согласно физическому соединению;
-
Счетчик энергии с прямым подключением: это тип счетчика, который может подключаться непосредственно к цепи на 100 ампер и 120 ампер в некоторых специальных счетчиках без необходимости использования какого-либо трансформатора тока или напряжения.
-
Подключенный счетчик энергии CT: Эти счетчики энергии работают с уровнем измеряемого тока до 5 ампер, и они перегруппированы в соответствии с использованием трансформатора напряжения в точке измерения напряжения.
-
LV (Низкое напряжение): Эти счетчики электроэнергии используют для измерения только трансформаторы тока. Им не нужны трансформаторы напряжения. Они могут быть подключены к низкому напряжению напрямую.
-
HV (высокое напряжение): в этих счетчиках энергии используются трансформаторы тока и трансформаторы напряжения.
Примечание. Счетчики электроэнергии, используемые на линиях электропередач или в любых других местах, где требуются точные измерения, должны иметь высокий класс точности, особенно на солнечных (ГЭС), ветряных (ВИЭ) и гидроэлектростанциях (ГЭС), где производство, транспортировка или потребление производится по очень высоким ценам.На данном этапе очень важны классы точности используемых трансформаторов тока и напряжения, используемых в качестве эталонных. Поэтому, если вы используете высокоточный счетчик энергии, будет правильно использовать также измерительные трансформаторы высокого класса точности.Вы можете получить помощь на связанной странице для правильного выбора трансформатора.
-
По подключению фаз
-
Монофазный (однофазное/двухпроводное измерение): как правило, счетчики энергии этого типа используются для потребления в небольших жилых помещениях и для освещения.
- Многофазный (трехфазное измерение):
-
-
-
Трехфазное/трехпроводное соединение: Обычно оно используется при сбалансированных нагрузках. При этом типе подключения обеспечьте усиление от катушек тока и напряжения.
-
Трехфазное/четырехпроводное подключение: это тип подключения, при котором энергия каждой фазы измеряется отдельно и рассчитывается общее потребление энергии.
СЧЕТЧИКИ ЭНЕРГИИ, НАЗВАННЫЕ ПО ИЗМЕРИТЕЛЬНЫМ ПАРАМЕТРАМ:
-
Счетчик активной энергии: Счетчики энергии этого типа могут измерять только активную энергию в качестве параметра энергии. Эти счетчики энергии могут использоваться в жилых и небольших рабочих местах.
-
Счетчик активной/реактивной (комбинированной) энергии: Комбинированные счетчики энергии одновременно измеряют активную и реактивную энергию. Счетчики энергии этого типа используются в точках с высоким потреблением энергии, таких как заводы, крупные торговые центры и т. д. Существует два типа реактивной энергии: индуктивный и емкостной. В частности, из-за необходимости высокой реактивной энергии система требует реактивной компенсации. Если будут превышены определенные пределы, могут быть очень серьезные санкции. По этой причине реактивная энергия должна измеряться в этих точках.
